Значительным потенциалом для решения задачи сокращения капитальных и эксплуатационных затрат СКВ обладают системы кондиционирования с переменным расходом воздуха (СКВ VAV). Благодаря своим уникальным возможностям эти системы занимают достойное место среди многообразия схемных решений современных СКВ.
Существующие решения центральных СКВ воздуха можно разделить на две основные группы: воздушные и с местными доводчиками.
В воздушных СКВ приточный воздух обеспечивает снятие всех тепло- и влагоизбытков в обслуживаемых помещениях.
В системах кондиционирования с местными доводчиками подается минимальный необходимый объем приточного воздуха. Ассимиляция теплоизбытков осуществляется местными доводчиками.
До 1980-х годов среди воздушных СКВ преобладали системы с постоянным расходом воздуха (CAV). В них в качестве управляющего воздействия используется температура подаваемого в помещения воздуха, при его постоянном расходе.
Системы с переменным расходом воздуха (VAV) отличаются тем, что основным управляющим воздействием является расход подаваемого воздуха, а температура приточного воздуха остается постоянной.
Группа СКВ с местными доводчиками включает: фэнкойлы, мультизональные системы, климатические балки, холодные потолки, местные холодильные агрегаты (консоли) и прочие менее распространенные устройства. На рынке СКВ с местными доводчиками компания TROX является одним из ведущих производителей климатических балок.
Рассмотрим СКВ с постоянным расходом воздуха (CAV) более подробно. Они достаточно часто применяются в промышленности, но все реже и реже для коммерческих зданий. Среди объективных причин непопулярности таких систем можно выделить: отсутствие индивидуального регулирования по потребностям и гибкости при изменении нагрузки в течение дня; большие воздуховоды; сложности балансировки сети; ограничения на рециркуляцию; сложности с поэтапным вводом, сдачей объекта и дальнейшей перепланировкой. В итоге CAV-системы не обеспечивают требований по комфорту, устойчивости и гибкости, которые предъявляются к современным СКВ. Но воздушные системы обладают огромным потенциалом для энергосбережения, они достаточно просты с точки зрения инженерии, надежны, удобны в эксплуатации и обслуживании.
Использование воздушных систем также целесообразно и обоснованно для вентиляции производственных объектов с переменной нагрузкой. Поэтому к 1970-м годам во всем мире стояла задача создания надежной воздушной СКВ, которая будет избавлена от указанных недостатков. И таким решением является воздушная VAV-система.
Конструктивно идея СКВ VAV достаточно проста, система также состоит из центрального кондиционера, сети воздуховодов и ВРУ в каждом обслуживаемом помещение. Отличие в том, что воздух в каждое помещение должен подаваться строго дозированно, в соответствии с реальной потребностью в каждый момент времени, а температура воздуха остается постоянной.
Для реализации этой идеи потребовалась разработка и массовое производство блоков регулирования расхода VAV, которые технически позволили управлять объемом подаваемого в каждое помещение воздуха с необходимой точностью и скоростью регулирования. В 1976 году компания TROX начала производство первых регуляторов воздуха, что позволило ей прочно занять лидирующие позиции на рынке устройств регулирования расхода.

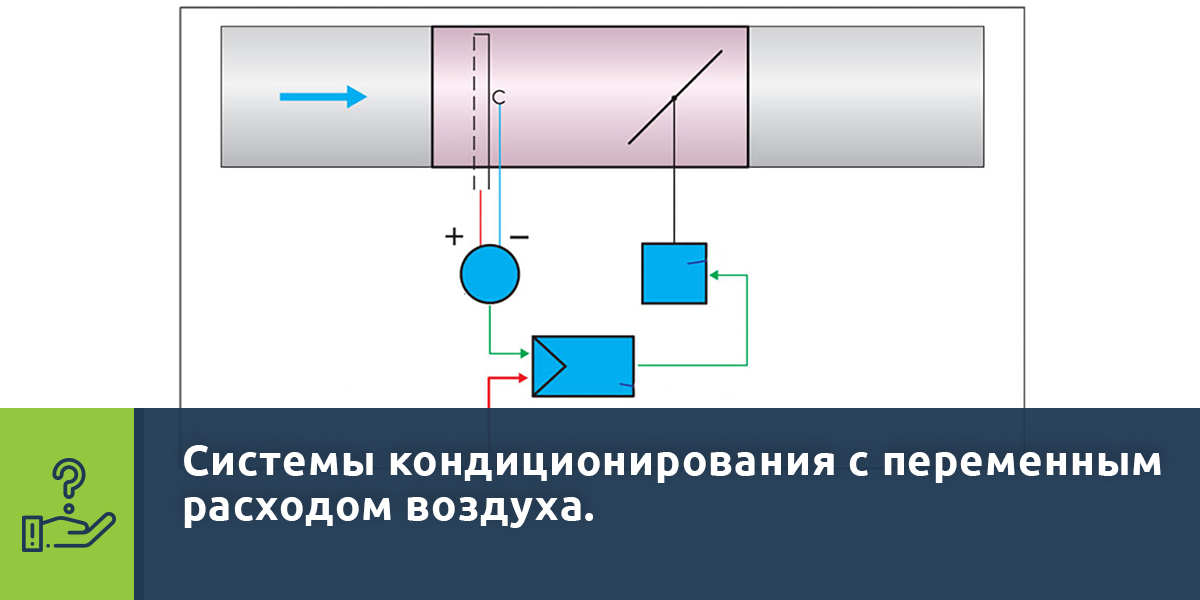

Блок регулирования расхода воздуха монтируется в воздуховод стандартного сечения. Он состоит из регулирующей заслонки с сервоприводом, измерителя расхода и контроллера (рис. 1). Конструкция и автоматика блока обеспечивают независимость расхода воздуха от давления в подающем воздуховоде, которое может меняться из-за работы других регуляторов.
Блок выполняет две функции: измерение расхода проходящего воздуха и корректировка расхода воздуха. Измерение расхода происходит непрерывно, и контроллер всегда имеет информацию о том, сколько м3/ч воздуха проходит через блок в данный момент.
Фактический расход воздуха постоянно сравнивается с требуемым значением расхода. Если фактический и требуемый расходы различны, контроллер выдает сигнал на сервопривод для корректировки положения заслонки. Требуемое значение может выбираться в диапазоне от Vмин до Vмакс по управляющему сигналу 0-10 В, от контроллера температуры или BMS здания.
Появление простых и надежных устройств регулирования расхода VAV позволило массово реализовывать проекты СКВ VAV. Центральные VAV-системы быстро продемонстрировали свою эффективность и в настоящей момент являются основными воздушными СКВ во всем мире.
В свою очередь выбор между воздушной СКВ и СКВ с местными доводчиками определяется рядом параметров, основным из которых является плотность заполнения пространства здания людьми.
Практически в любом современном проекте, будь то здания или технологические производства, есть отдельные помещения и функциональные зоны, в которых целесообразно использовать именно воздушные СКВ. Растущие требования по энергосбережению, снижению эксплуатационных расходов и поддержанию комфортных условий при переменной нагрузке обуславливают необходимость применения СКВ VAV. Такая ситуация не оставляет сомнений в востребованности качественной продукции для систем переменного расхода. В свою очередь производители оборудования должны обеспечивать качественную инжиниринговую поддержку данной продукции.
