Монтаж (франц. montage – подъем, установка, сборка) – сборка и установка сооружений, конструкций, технологического оборудования, агрегатов, машин, аппаратов, приборов и их узлов из готовых деталей.
Под монтажом систем вентиляции и систем кондиционирования воздуха обычно понимают выполнение следующих работ:
- доставку из приобъектного склада или места выгрузки к месту монтажа необходимого оборудования, блоков, узлов, деталей и материалов;
- сборку поступившего на объект в разобранном виде оборудования, а также деталей систем в укрупненные узлы, блоки и секции;
- подгонку (механическую доработку) отдельных деталей вентсистем;
- установку оборудования узлов и деталей в проектное положение;
- соединение между собой и закрепление сборочных единиц.
Перечисленные работы должны выполняться согласно проекту в соответствии с требованиями Строительных норм и правил (СНиП), Технических условий (ТУ), паспортов (сертификатов) на оборудование и инструкций заводов-изготовителей.
Согласно СНиП 3.05.01-85*, монтаж систем вентиляции и систем кондиционирования воздуха (СВ и СКВ) заканчивается индивидуальными испытаниями, состав которых приведен в этом же СНиП.
Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:
- тепло- и шумоизоляция;
- плотность соединений, герметичность;
- установка в неиспользуемых участках объема помещений, компактность;
- устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность.
При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:
- гибкие каналы подлежат полному растяжению;
- провисание каналов из-за возможной потери давления не допускается;
- необходимо обеспечить заземление каналов для снятия статического заряда;
- гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей;
- в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов;
- траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы;
- радиус поворота каналов должен быть не менее двойного диаметра трубы;
- проход через стены выполняется только при помощи специальных приспособлений;
- использование поврежденного при монтаже воздуховода не допускается.
Монтаж производится по одному из двух вариантов:
- каждое помещение имеет собственный воздушный канал;
- проводится единый воздуховод с ответвлениями для всех помещений.
Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д.
Особенности монтажа воздуховодов
Приточно-вытяжная вентиляция предусматривает наличие двух каналов

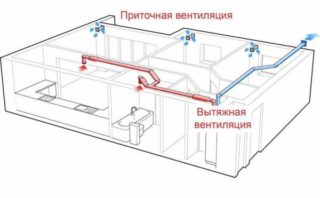

Рис. 1. Схема приточно-вытяжной вентиляции
Грамотно рассчитанная вентиляционная магистраль не будет эффективно работать, если нарушить технологию установки элементов в общую систему. Приточная схема включает один трубопровод, а приточно-вытяжная предусматривает два независимых канала для подачи чистого потока и вывода отработанного воздуха.
На открытом воздухе участки защищаются от действия агрессивных факторов, например, солнечных лучей, мороза, дождя, обледенения. Гибкий полиэфирный воздуховод теряет форму, если его ставить недалеко от отопительной магистрали.
Каналы, стенки которых выполнены из различных материалов, также не должны контактировать для продления срока службы. Негативное действие на стенки ПВХ труб оказывает статическое электричество. Накопление разряда в сочетании с парами взрывных веществ могут привести к аварии.
